Falda Base – Frente
Falda Base de Frente
CONTINUAMOS
Versión de CorelDraw X6
Falda Base de Frente
CONTINUAMOS
Versión de CorelDraw 2024
APUNTE PARA VERSIONES SUPERIORES DE CORELDRAW
Una pregunta frecuente es ¿Dónde esta la opción de ORGANIZAR“?
En nuevas versiones, esta opción que figura en el menú de la lección, ya no está visible, pero no te preocupes! que encontraremos todas las posibilidades que nos ofrecía en otro sector…
Por ejemplo, lo que buscamos generalmente, es la ventana acoplable de “Escalar y Reflejar”
Esta la encontramos por aquí…

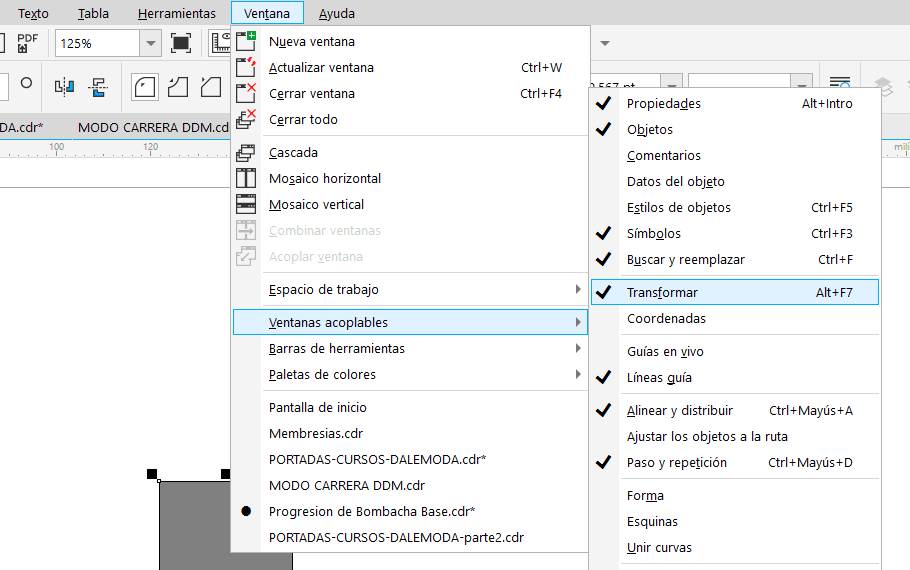

VENTANA / VENTANAS ACOPLABLES / TRANSFORMAR

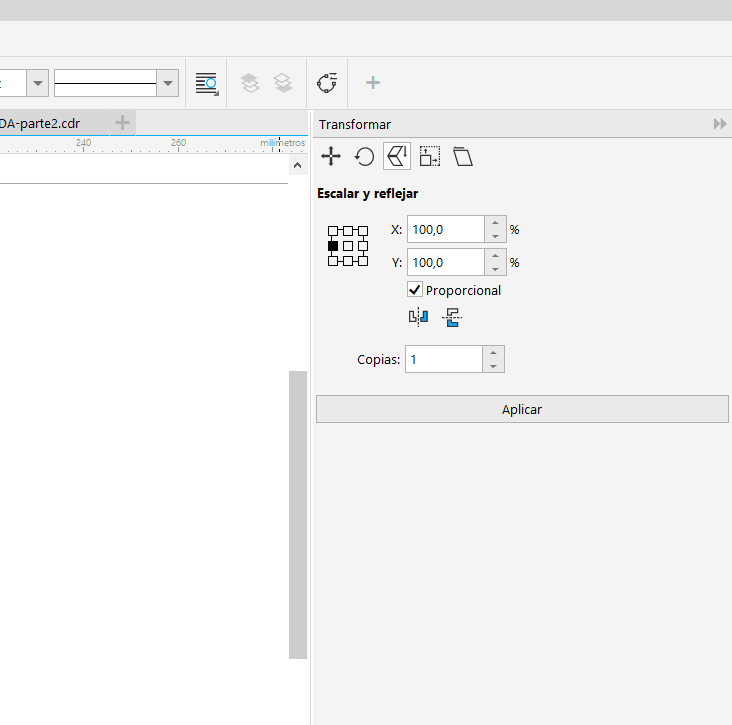

Luego verás que se abre esta nueva ventana con las opciones que necesitamos para este paso…
Podemos ver más ventanas como muestran las siguientes imágenes.
Recuerda, que siempre CorelDraw te ofrece diferentes formas de acceder a las herramientas. Busca la forma que mejor se adapte a tus necesidades.
Por ejemplo…

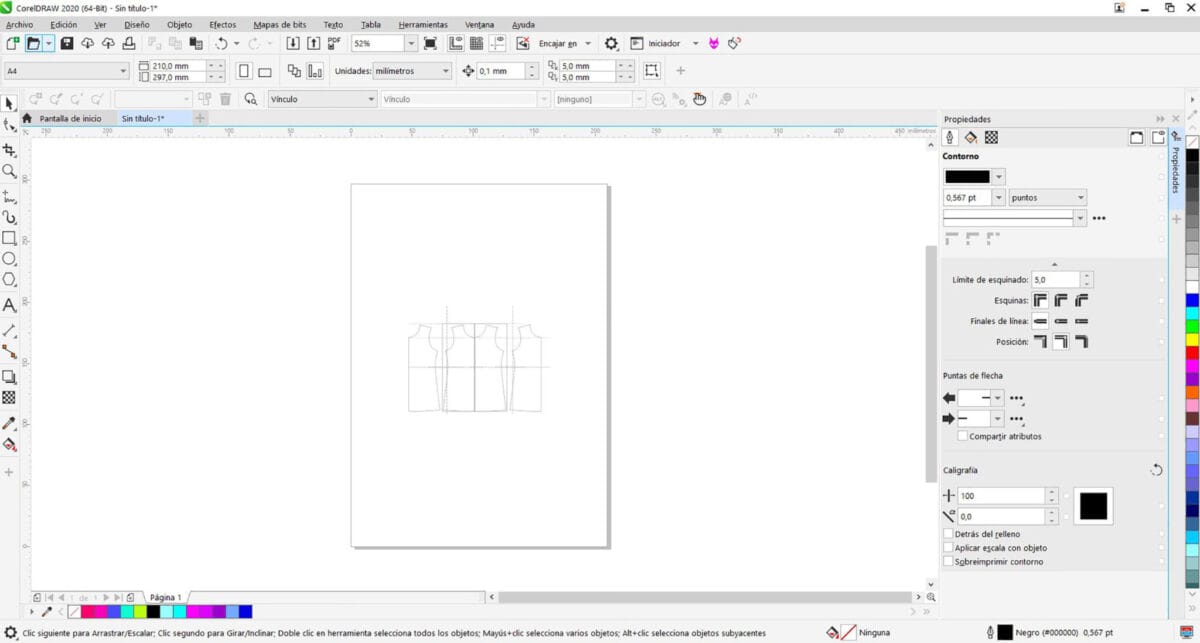

Esta primer imagen muestra la Paleta PROPIEDADES.
La abrimos de la misma forma que en otras versiones…
Clic derecho sobre cualquier parte de el área de trabajo – PROPIEDADES

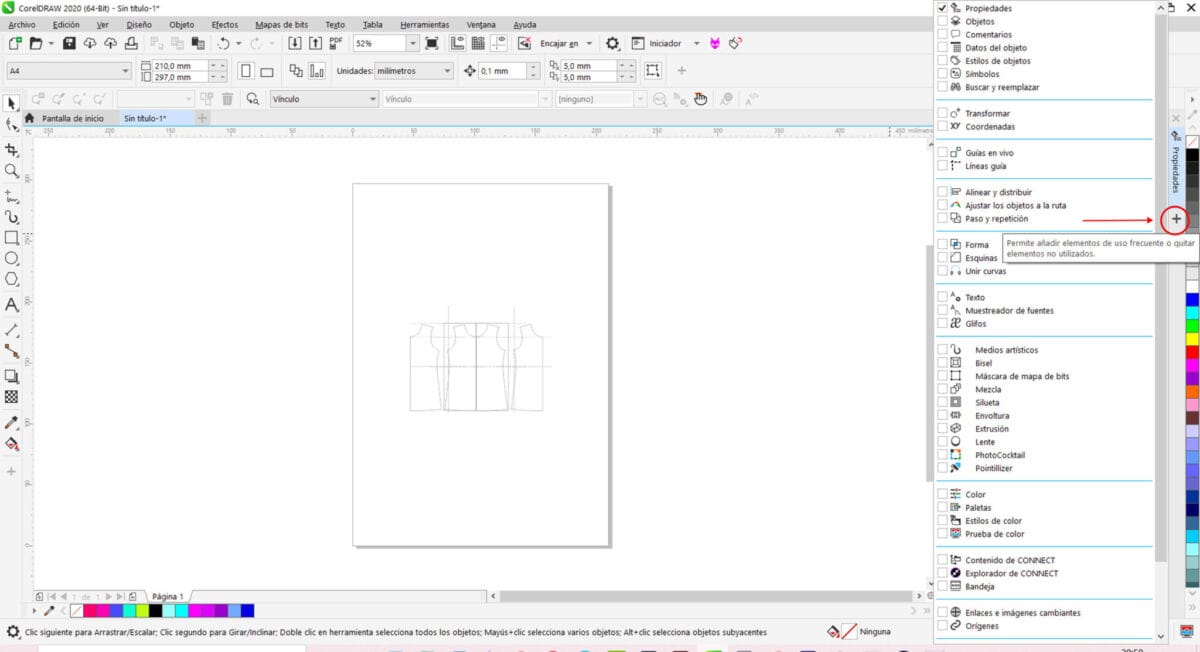

En esta imagen, encontramos el signo + que es donde vamos a poder abrir
el resto de las paletas que necesitamos.
Por ejemplo la de TRANSFORMACIONES

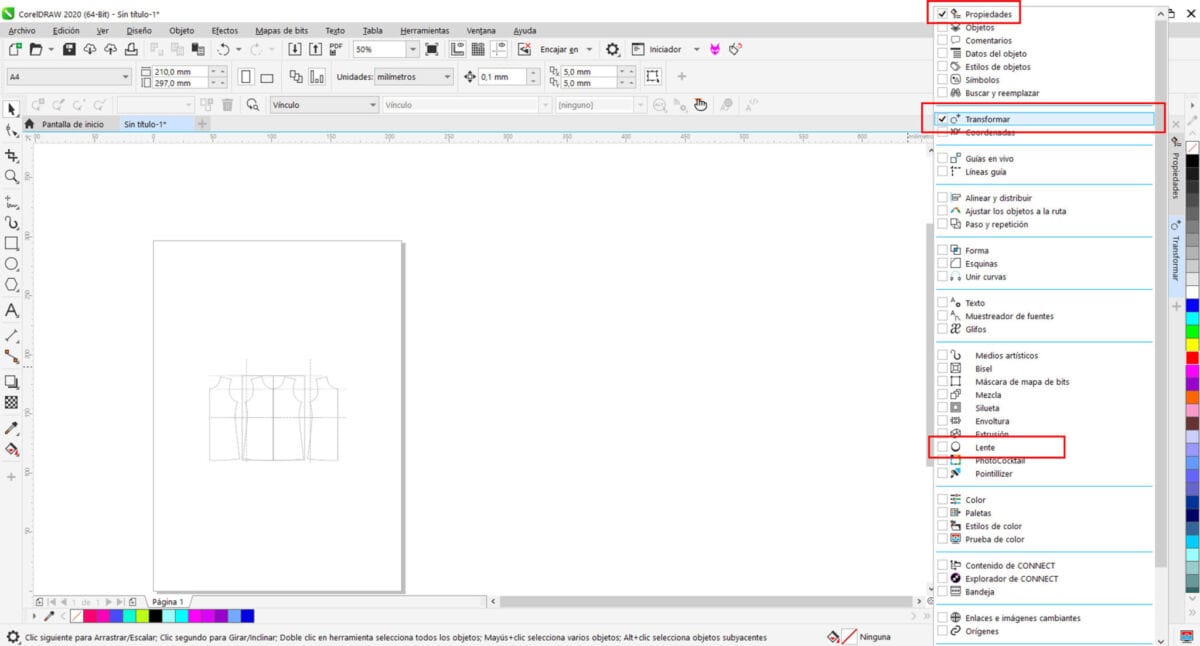

Hacer clic en el TILDE, que aparece junto al nombre, para que podamos observar
la ventana o paleta que necesitamos abrir según cada ejercicio.
Cuando queremos trabajar con la paleta de TRANSFORMACIONES, generalmente tildamos la 3er opción,
ESCALA (o ESCALAR Y REFLEJAR según la versión)

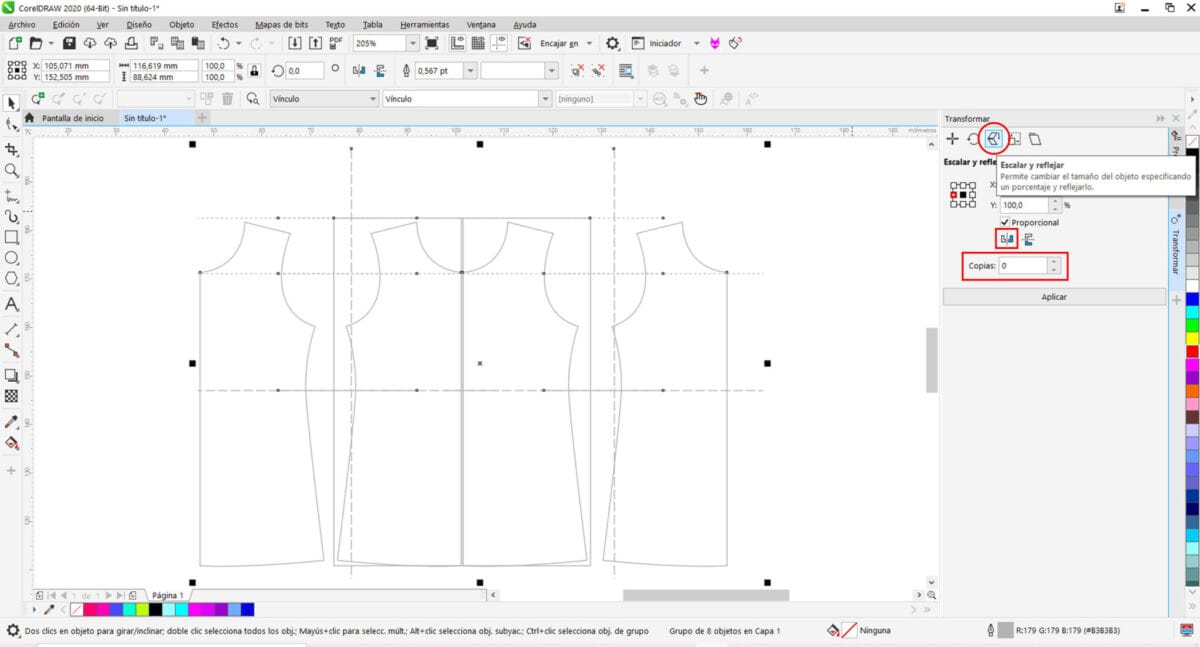

Luego podemos tildar las opciones que menciona la lección, para reflejar la mitad del geometral.

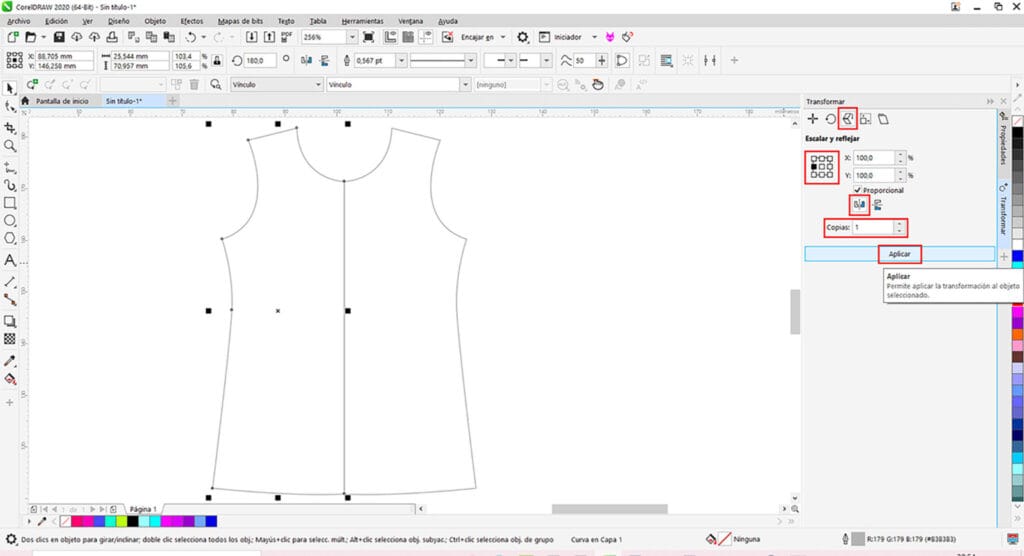

TIP REFLEJAR
Cuando la figura o el Geometral no aplica SOLDAR
Puede ser por alguna de estas razones:
- Que la línea del centro no esté totalmente derecha, a 90°
Puedes corroborarlo, colocando una línea guía en el nodos superior, y visualizar con extra-zoom si la guía también toca el nodo inferior o está desfasado.
- Que la forma trazada esté abierta
Puedes chequearlo en el menú, donde aparecerán las herramientas de Forma. Si aparece la opción de Cerrar Curva, significa que en algún lugar la forma quedó abierta. También puedes chequearlo cuando agregas un color de relleno a la figura. Si no aplica el color, es que la figura está abierta.
- Que la forma a reflejar ya esté duplicada
Pasa muchas veces cuando intentamos reflejar la pieza, y no cambiamos la dirección del reflejo, tildas APLICAR, y nada sucede.. entonces lo tildas varias veces! Insistiendo… lo que genera una cantidad de copias del objeto o forma superpuestas. Entonces al soldar, nunca veremos que la línea del centro desaparezca porque tendremos otra forma duplicada por debajo.
Chequea si solo tienes esa forma o hay algún duplicado.
